Errores frecuentes Drean Concept
Esta publicación está dirigida a técnicos, que saben interpretar diagramas eléctricos, pero aremos lo posible para también explicarlo de una manera amena para, que los recientes y no tan recientes técnicos puedan entender de qué va esta publicación.
Primero: si saben leer diagramas, se darán cuenta como, en la salida que alimenta tanto a, la bomba de agua, termo actuador y bloquea puerta (block de puerta) o (blocaporta) en Italiano básico, para este último vamos a resumirlo como simplemente Block, para hacerlo más corto y que interpretación sea más rápida.

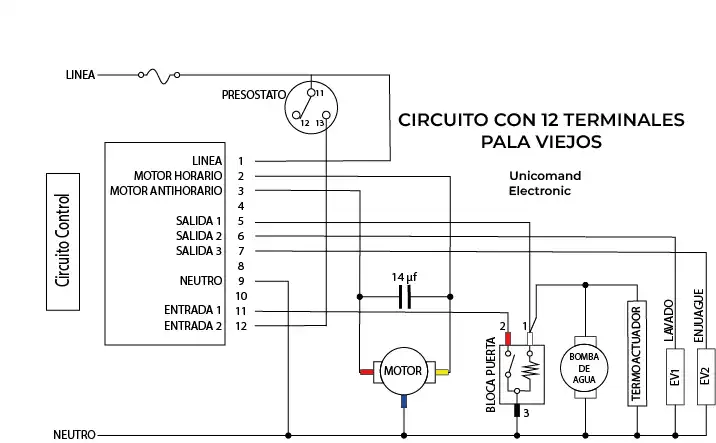

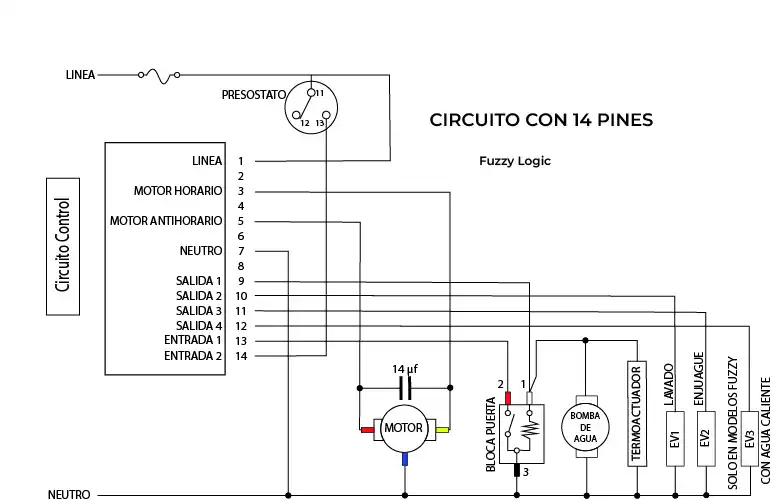

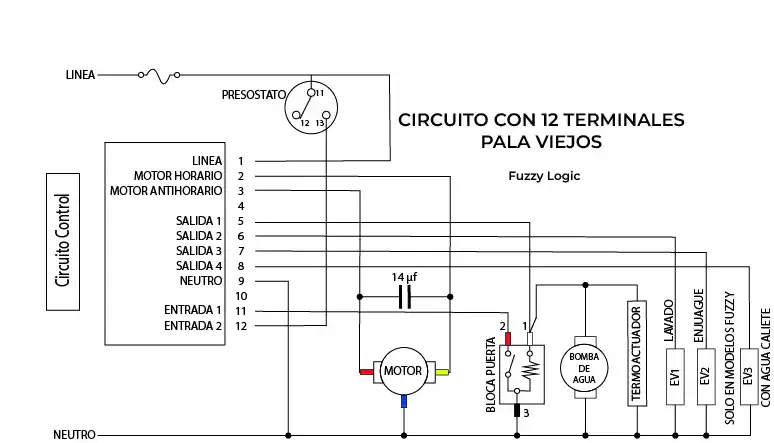

Observen como la salida de la placa del pin 5 con, “esto es para el diagrama de 12 pines”, y por el pin 9 “del diagrama de 14 pines” alimenta el conjunto antes descrito.

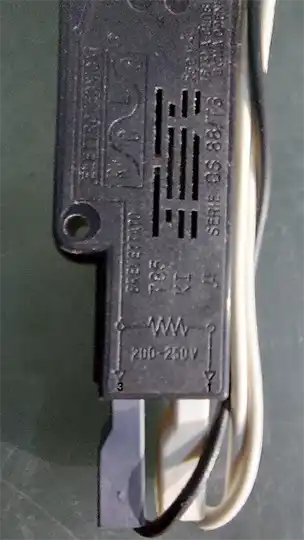

Bomba, block y termo, pero en el block entra por el pin 2 del mismo. Internamente se aprecia una resistencia que va al pin 1 (neutro) y hay un switch del 2 al 3 que retorna a la placa, Esto es totalmente incorrecto, si miramos el detalle del Block de puerta, arriba a la derecha de la foto. La resistencia interna que se calienta deformando un bimetálico para que el block trabaje, no está entre el pin 2 y 3, sino entre los pines Bp1 y Bp3. Y el switch interno está entre el Bp3 y Bp2 de retorno a la placa al pin 11, “del diagrama de 12 pines” y hacia el pin 13 “del diagrama de 14 pines”.
Esto en principios de funcionamiento y es como los ingenieros de Alladio. Diseñaron el sistema de control (placa) dispusieron lo siguiente.
1 – para que el sistema intérprete que el nivel de agua ya se completó, esto es cuando los contactos internos del Presostato 11 y 13 de estar abierto en condiciones de tacho vacío esté abierto y con tacho lleno pase a estar cerrado. Este le envía Línea (vivo o positivo, para algunos no tan duchos) al pin 12 de la placa.
2 – Caso totalmente contrario en el desarrollo de ingeniería del Block. Este necesita el retorno de Neutro (negativo, para los no duchos). Es así de esta manera que, descubrimos que el diagrama original de Drean presenta esta falla, en el diagrama totalmente lo contrario lo que necesita la placa (circuito de control) para determinar que la puerta está cerrada y trabada por seguridad. Y así, poder por ejemplo realizar un centrifugado sin comprometer la seguridad de los usuarios.
Este diagrama cabe aclarar está rondando por toda la web con errores similares como en yorepa… en la web de fontana esta rebueno el diagrama como así también el despiece en general de la máquina pero tiene el mismo error del switch de puerta aunque está bien enumerado, el switch está entre Bp3 y Bp2. y la resistencia interna está entre Bp1 y Bp3 siendo este último neutro y no el Bp1 como ahí lo indica.
Aclaro esto; no es nuestra intención hacer malas comparaciones, ni críticas de páginas web de competidores, todas aportan contenidos de valor, solo que quería ilustrar, los errores encontrados ya que hasta “NOSOTROS” en Walter Placas, al principio con una foto del diagrama de Alladio cometimos errores significativos, y los queríamos prevenir, para que no cometan los mismos errores.

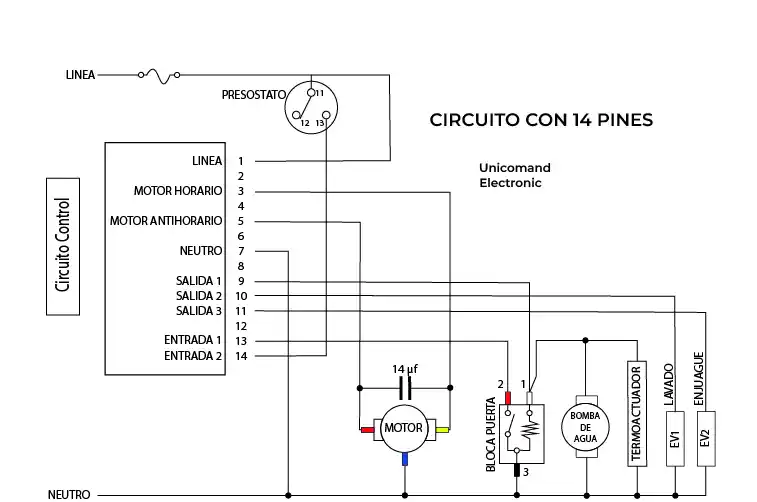

Aqui pongo a su disposición el diagrama de 14 pines.
