¿Qué es una sonda NTC?

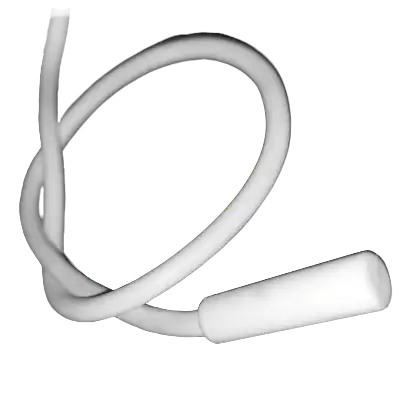

Las sondas NTC, también llamadas termistores NTC, son sensores de temperatura cuya resistencia disminuye a medida que aumenta el calor. Se utilizan en electrodomésticos como heladeras, lavarropas y aires acondicionados para medir con precisión la temperatura y garantizar un funcionamiento correcto.
El objetivo de este post.
El objetivo de este post es brindarte una herramienta práctica y confiable para interpretar las sondas NTC. Con la tabla y la calculadora podrás diagnosticar fallas en heladeras, lavarropas y aires acondicionados de manera rápida, precisa y profesional.
Desde ahora podrás elegir que tabla ver
He colocado las tablas de referencia que más utilizo en mis diagnósticos, y como esta es una actualización del post, encontrarás nuevamente los valores de 2,7 KΩ, 5 KΩ y 10 KΩ.
En lugar de una foto estática —que suele ser pesada y poco clara— ahora la tabla está construida en código puro, mucho más liviano y nítido para todas las capacidades visuales.
👉 Si navegas desde el celular, te recomiendo usarlo en posición horizontal para apreciar mejor la tabla.
El valor nominal de la sonda a 25 °C está resaltado como punto base, tal como lo definen los fabricantes.
Además, podés cambiar el valor y al instante el botón actualizará la tabla con el nuevo dato elegido. El campo de temperatura está diseñado para cubrir un rango muy amplio: desde –45 °C hasta +50 °C, adaptándose a todos los casos prácticos.
Y si te preguntas qué significa B=3950, te invito a investigarlo… o esperar el próximo post donde lo explicaré en detalle. 😉
Generador de tablas NTC (B=3950)
¿Quieres ser un Técnico Pro?
Con esta súper calculadora estarás a otro nivel.
Es fácil, intuitiva y te permite diagnosticar sondas NTC sin necesidad de cortarlas.
Solo necesitas:
- Un termómetro digital o pistola láser de temperatura.
- Un multímetro (tester).
- El equipo desconectado de la red.
No importa si trabajas con heladeras, aires acondicionados, lavarropas o lava-secarropas: podrás identificar la gran mayoría de sondas NTC usadas en todas las áreas.
🔧 Pasos para usar la calculadora
- Desconecta el equipo de la red y el conector de la placa de control.
- Mide la resistencia con el multímetro en modo Ohms (Ω).
- Empieza por la escala más alta y baja hasta obtener la lectura precisa.
- Ejemplo: si ves
19350, equivale a 19,350 kΩ, pero en la calculadora lo ingresas como19350.
- Ingresa la temperatura medida en el campo correspondiente.
- Selecciona manualmente en la tabla el valor nominal estimado de la sonda NTC.
- Haz clic en Calcular (PC o celular).
📊 Resultados
La calculadora te mostrará:
- El estado de la sonda (BUENA o MALA).
- El valor esperado para esa sonda.
- El porcentaje de desviación.
Con esos datos podrás decidir si reemplazarla o seguir usando la misma.
👉 Y si el resultado es “MALA”, no te preocupes: consulta qué valor de sonda corresponde a ese equipo y vuelve a probar en la calculadora.
Calculadora de sondas NTC
Valor medido:
Valor esperado:
Desviación:
Estado:
Sale tutorial más amplio en breve
